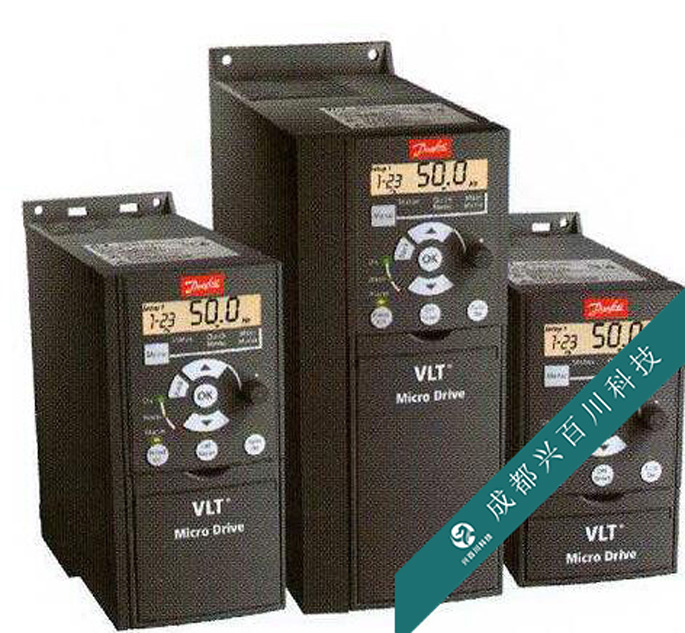

丹佛斯 (Danfoss) 变频器超温故障诊断与维修指南

丹佛斯变频器发生过热保护或超温故障是常见问题，可能导致停机甚至设备损坏。本文系统地介绍故障原因、维修方法和步骤，帮助您高效解决问题，恢复设备稳定运行并延长使用寿命。



一、 超温故障主要原因分析



1.  散热不良：

   环境温度过高： 安装位置通风不畅、阳光直射、靠近热源或环境温度超出允许范围。

   灰尘堆积：散热片、风道、风扇和控制柜通风孔积聚灰尘，阻碍空气流通。

   风扇故障：内置风扇停转、转速不足、噪音异常或设计不合理（如功率不匹配）。

   安装不当：散热通道被遮挡（尤其大功率变频器需垂直无间隔安装）、通风孔堵塞。



2. 内部元件故障/老化：

  IGBT模块老化/损坏：长期使用导致性能下降，导通或开关损耗增加，发热量增大。

  电容失效：滤波电容等元件鼓包、漏液、容量下降，影响电流波形，增加损耗和发热。

  其他元件异常：如断线、虚焊、烧焦元件等。



3.  负载异常：

  过载运行：驱动电机负载持续或频繁超出变频器额定功率。

  电机堵转：电机因机械卡死等原因无法转动，导致变频器输出电流急剧增大。



4.  控制参数设置不当：

  加速/减速时间过短：能量转换剧烈，短时间内产生大量热量。

  载波频率过高：增加功率器件的开关次数和开关损耗，导致发热量上升。



 二、 系统化维修方法



1.  改善散热条件 (首要)：

  优化安装环境：移至通风良好、阴凉处，远离热源和阳光。必要时加装空调、柜内风扇或强制通风设备。

  彻底清洁：断电并确认放电完毕后，仔细清理散热片、风道、风扇叶片、控制柜内部及所有通风孔上的灰尘杂物。

  检查风扇：确认风扇运转正常（转速、噪音、振动）。如有异常，更换同规格或性能匹配的原厂/高质量风扇。

  检查安装：确保安装位置符合要求（尤其是大功率变频器的垂直无间隔安装），散热通道无任何遮挡。

  增强散热 (可选)：对于特殊高温环境或散热不足情况，考虑加装额外散热器或强力散热风扇。

2.  检查与更换故障元件：

   检查IGBT模块： 使用万用表、专用测试仪或示波器检测IGBT模块状态（通断、驱动波形、饱和压降等）。确认老化或损坏后，必须更换原厂或严格匹配的配件。

       检查电容： 目视检查滤波电容等是否有鼓包、漏液。使用电容表测量容量和ESR值。失效电容需更换同规格高质量电容。

       全面目视检查： 仔细检查线路板是否有断线、虚焊、烧焦痕迹、元件明显烧毁或变形。更换所有损坏元器件。



3.  检查与调整负载：

       核实负载： 确认电机及其负载是否在变频器额定功率范围内。检查机械传动系统是否卡滞、轴承是否损坏导致负载过重或堵转。解决根本的机械问题。

       均衡负载 (多机系统)： 在多变频器驱动系统中，优化负载分配，避免单台长期过载。



4.  优化控制参数：

       调整加减速时间： 根据负载惯量和工艺要求，适当延长加减速时间，减少动态过程的热量积累。

       调整载波频率： 在满足电机噪音和性能要求的前提下，适当降低载波频率，减少开关损耗。参考手册建议值调整。

       检查其他参数： 确保电机参数（功率、电流、电压）设置正确，过载保护参数设置合理。



5.  实施预防性维护：

       定期清洁： 制定计划，定期（如每季度/半年）清理灰尘。

       定期巡检：

           监测运行温度（外壳、散热片、环境）。

           检查风扇运行状态。

           监听运行异响。

           记录运行电流、电压。

       定期检测： 按计划或根据运行状况，检测关键元件（电容、IGBT驱动波形等）性能。



 三、 过热保护故障维修步骤 (操作流程)



1.  安全第一 & 故障确认：

       安全断电： 严格按照操作规程停机，切断变频器输入电源，并等待足够时间（参考手册）让内部电容充分放电。验电确认安全！

       记录现象： 记录变频器显示的故障代码、报警信息及LED指示灯状态，确认是过热保护故障。

       确认环境： 立即检查并记录变频器安装环境温度、通风状况、是否有热源/阳光直射、控制柜通风孔状态。



2.  初步外部检查与散热系统排查：

       检查风扇： 目视和听音检查风扇是否运转、转速是否正常、有无异响或振动。（若已断电，可手动拨动扇叶检查是否卡滞，通电瞬间观察启动）。

       检查散热片与风道： 观察散热片是否被灰尘严重覆盖。检查风道（变频器内部和柜内）是否有堵塞。

       检查通风孔： 确认控制柜所有通风口畅通无阻。

       检查安装： 确认变频器安装位置符合要求，周围留有足够散热空间，无遮挡物。



3.  内部检查与元件诊断 (需专业技能)：

       打开外壳： 在完全断电放电后，小心打开变频器外壳（注意可能存在的标签或保修封条）。

       目视检查： 仔细检查内部是否有明显烧焦痕迹、炸裂元件、电容鼓包漏液、线路板变色、断线、虚焊点。

       重点元件检测：

       风扇： 进一步检查风扇电源、连接线、轴承。

        IGBT模块： 使用专业仪器检测IGBT模块是否损坏或老化（需专业知识）。

        电容： 目视检查结合仪表测量（需专业知识）。



4.  负载与参数检查：

       核实负载： 检查电机是否转动顺畅（手动盘车），负载机械是否卡死。查看运行记录或监控电流，判断是否长期过载。

       检查参数： 连接操作面板或调试软件，检查关键参数设置：

           电机铭牌参数（功率、电流、电压）设置是否正确。

           加速时间 (`Accel Time`)、减速时间 (`Decel Time`) 是否过短。

           载波频率 (`Carrier Frequency`, `Switching Frequency`) 是否设置过高。

           过载保护 (`Motor Overload`, `Current Limit`) 参数设置是否合理。



5.  故障处理与修复：

       根据以上排查结果，执行相应维修方法：

           清洁灰尘、改善通风。

           更换损坏的风扇、电容、IGBT模块等元件 (务必使用合格备件)。

           修复断线、虚焊点。

           解决机械过载或堵转问题。

           优化调整相关控制参数。

       仔细检查： 处理完成后，再次检查内部接线、插接件是否牢固，确保无遗漏。



6.  维修后验证与重启：

       复原与检查： 仔细清理维修现场，确保无杂物遗落。正确安装好外壳。

       安全送电： 确认所有人员处于安全位置，先送上主回路电源（若有断开），再送上控制电源。

       参数备份/恢复 (若修改)： 如果修改了参数，建议备份新参数。

       空载/轻载测试： 在不带电机或带极轻负载情况下启动变频器，观察运行状态、监测温度、听声音、看是否有报警。运行一段时间。

       带载测试： 逐步增加负载至正常水平，密切监控变频器输出电流、温度、运行状态。特别注意原故障是否重现。

       长时间运行观察： 让变频器在正常工况下运行足够长时间（如数小时），确认过热保护故障彻底消除，运行稳定。



关键提示：



   安全至上： 高压危险！操作前务必断电、放电、验电，并遵守所有安全规程。不具备资质请勿操作。

   使用原厂备件： 更换关键元件（IGBT、电容、风扇）时，强烈建议使用丹佛斯原厂或认证的高质量备件，确保兼容性和可靠性。

   参数谨慎调整： 修改参数前记录原值，调整后务必验证效果。不熟悉的参数勿随意更改。

   预防为主： 定期维护（清洁、检查）是避免超温故障最有效、最经济的手段。

   复杂故障求助： 对于内部复杂电路故障或反复出现的疑难问题，建议联系丹佛斯授权维修中心或专业技术人员。



通过遵循以上系统化的诊断和维修流程，您可以有效地解决丹佛斯变频器的超温问题，保障设备可靠运行。若有相关问题，联系成都兴百川科技为您解决。
